Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI

Porcellana Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI fornitore

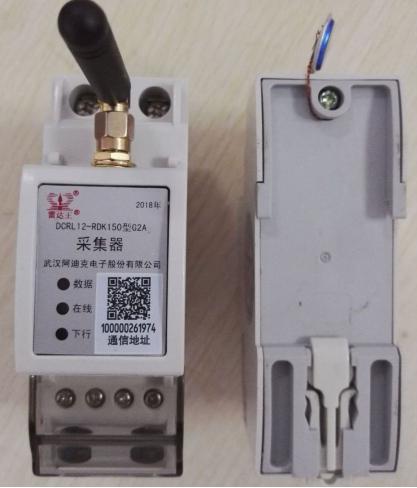

Grande immagine :  Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI

Dettagli:

Luogo di origine: La Cina
Marca: RADARKING
Certificazione: IEC, ISO
Numero di modello: DCRL12-RDK150-G2A

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Imballaggi particolari: pacchetto standard dell'esportazione
Tempi di consegna: 3-35days
Termini di pagamento: T / T, L / C, Western Union
Capacità di alimentazione: 1000000 pc all'anno
Contact Now
Descrizione di prodotto dettagliata
Tensione di funzionamento: CA 220V+-20% 50Hz RS485 girano al minimo la tensione: CC 5V.
Capacità di carico RS485: 32 insiemi RS485 dell'apparecchiatura terminale (800 metri). Consumo: ≤ 3W di potenza attiva; ≤ 5VA di potenza apparente.


Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI

Descrizione:
DCRL12-RDK150-G2A è 485 -LoRaWA'al collettore basato su G2A (tratta in salita LoRaWAN, tratta in discesa 485) è un prodotto sviluppato specialmente per le occasioni di comunicazione di IoT. Il prodotto è compatibile con RS485 gli standard industriali (protocollo di DL/T645, di CJ/T188, di MODBUS). È usato per implementare la comunicazione di LoRaWAN per i terminali con l'interfaccia di comunicazione RS485.
Il collettore è semplice da usare e soltanto deve installare il collettore nel settore trattato dal segnale dell'ingresso di LoRaWAN, raccolta di dati punto a punto completa tramite l'ingresso. Presenta i vantaggi di basso consumo energetico, di lunga vita e della trasmissione dei dati bidirezionale, che fornisce una garanzia affidabile per la raccolta dei dati in tempo reale. Il collettore può caricare automaticamente i dati all'ingresso e l'ingresso carica automaticamente i dati alla piattaforma della rete; Il prodotto è semplice in struttura, facile mantenere e sostituire e non ha collegamento dei cavi di comunicazione di tratta in salita e l'installazione è conveniente e rapidamente. Il prodotto è progettato secondo il concetto delle norme industriali di controllo, l'alimentazione elettrica è comunicazione economizzatrice d'energia e completamente isolata, con forte abilità anti-interferenza, l'operazione ad alta velocità e stabile lunga di distanza di trasmissione.

1. Funzioni principali e caratteristiche:
1,1 l'interfaccia della tratta in discesa RS485 (di baud rate può essere fissato), può portare 1-32 terminali; Tratta in salita LoRaWAN.
1,2 interfaccia doppia RS485, uno di cui è un'interfaccia locale di manutenzione.
1,3 viene con un alimentatore a corrente alternata miniatura, il CA 220V può direttamente essere raggiunto. Applicando la tecnologia brevettata della società, ha le funzioni di anti-fulmine, di anti-essiccazione, di pressione anti alta, ecc., efficacemente proteggenti il collettore dal lavoro normale.
1,4 sostenga DL/645, CJ/T188, MODBUS ed altri protocolli (può essere personalizzato).
1,5 applichi la tecnologia di computazione del bordo, l'attivo cronometrato si carica e la trasmissione trasparente può essere commutata. I dati caricati incaricano (fino al numero massimo delle mansioni di dati: 4), l'intervallo fra caricare i dati (0000 - 9999 minuti) e l'archivio terminale (il terminale nell'archivio può essere caricatoe automaticamente) possono essere messi.
1,6 ha il modo a distanza di LoRaWAN e modo locale RS485 per manutenzione di dati.
1,7 isolamento di comunicazione: Applicando la tecnologia brevettata della società, con isolamento attivo, il anti-fulmine, la tensione anti-asciutta e anti alta ed altre funzioni, efficacemente proteggono l'operazione normale dell'interfaccia RS485.
1,8 il flusso di dati professionale dell'interfaccia è controllato automaticamente e la struttura dell'istruzione inviata dalla piattaforma dell'ingresso è elaborata preferenziale.
1,9 adotta il tipo installazione della ferrovia 2P, che è piccolo nella dimensione e facile da installare.
1,10 con varie indicazioni di stato, lo stato del collettore può essere determinato dall'indicatore di condizione m/c nel campo.
1,11 i parametri configurati sono conservati automaticamente durante lo spento ed automaticamente sono ristabiliti dopo acceso.

2. Parametri tecnici principali:
2,1 parametri elettrici:
Tensione di funzionamento: CA 220V+-20% 50Hz.
RS485 girano al minimo la tensione: CC 5V.
Capacità di carico RS485: 32 insiemi RS485 dell'apparecchiatura terminale (800 metri).
Consumo di energia: ≤ 3W di potenza attiva; ≤ 5VA di potenza apparente.
2,2 parametri di prestazione senza fili:
Frequenza concentrare: 433MHz/470MHz (progetto su misura), norma internazionale di LoRaWAN.
Tecnologia di modulazione: Modulazione di spettro di diffusione lineare di modulazione di frequenza.
Larghezza di banda: 125kHz/250kHz.
Potere di rf: 20dBm (100mW).
Ricevi la sensibilità: -143dBm @SF12/BW 125KHz.
2,3 prestazione di sicurezza:
Tensione di impatto: 2kV.
Pressione di esercizio: 2kV.
2,4 compatibilità elettromagnetica:
Scarica elettrostatica: 4kV;
Gruppo veloce di impulso: 2kV (ciclo) dell'alimentazione elettrica, /2kV (ciclo del segnale);
Impulso: 2kV (modo differenziale)
2,5 ambiente di uso:
Temperatura: -20℃~+60℃.
Umidità: ≤ 95% di umidità relativa.
2,6 archiviazione di dati: Tempo ≥10 di archiviazione di dati anni dopo spento.
2,7 interfaccia di comunicazione: interfaccia doppia RS485.
2,8 interfaccia del locale: 2400bps.
Un'interfaccia di comunicazione dei 2,9 tester: Quattro di baud rate possono essere fissati (per esempio: 200bps, 2400bps, 4800bps, 9600bps).

3. Principio della composizione
3,1 descrizione sommaria del principio di funzionamento
Il modulo di comunicazione di tratta in salita del collettore è il modulo di comunicazione di protocollo di LoRaWAN; L'interfaccia locale adotta il modo di comunicazione RS485; L'interfaccia di comunicazione del tester comunica con il metro di energia sul bus della tratta in discesa 485 con il modo di comunicazione RS485.
Il collettore riceve il comando controllo/della lettura pubblicato dalla piattaforma della gestione della nuvola ed il comando controllo/della lettura del metro di energia sul bus della tratta in discesa 485 del collettore dal modulo di LoRa.
Il collettore ha la funzione automaticamente di raccolta dei dati predeterminati del metro di energia elettrica sul bus della tratta in discesa e di caricarlo ad intervalli regolari. Questa funzione richiede la piattaforma pre-di consegnare il metro specificato e vero collegato di 485 energie. Una volta che l'archivio del tester di energia (0 - 32) è scaricato con successo, il collettore scarterà le istruzioni che non appartenere all'archivio e pubblicata dalla tratta in salita e non la elaboreranno.

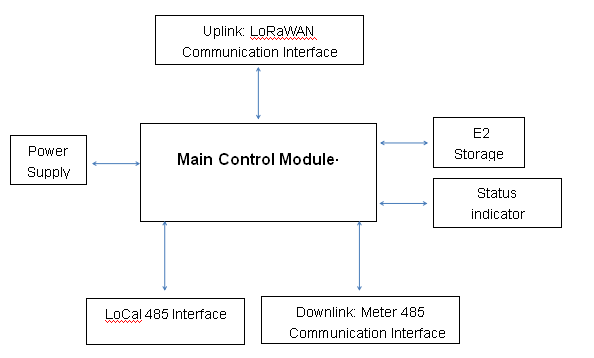

3,2 diagramma del principio dell'hardware
Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI
Modulo di alimentazione: Alimentato da un modulo di alimentazione efficiente di commutazione.
Modulo di comunicazione di LoRa: Realizzi l'interazione di dati fra il nodo di LoRa e l'ingresso e selezioni il modo di lavoro della classe C nel protocollo standard di LoRaWAN.
Interfaccia locale: Con i parametri correnti del collettore di domanda, ci sono le regolazioni selezionate per alcuni parametri di esercizio.
Interfaccia di comunicazione del tester della tratta in discesa: Secondo il valore di regolazione di baud rate dell'interfaccia della tratta in discesa nel collettore, permetta a di baud rate di comunicazione unificato con.
Modulo di controllo principale: Controlla la ricezione di dati/inviano dei tre canali di serie, immagazzinano/leggono i dati interni E2 e fissano lo stato dell'indicatore secondo lo stato di lavoro corrente per informare il personale del campo dello stato di lavoro del collettore.

4. operazione, adeguamento ed installazione.
1) Nessun'esigenza dell'operazione di utente e dell'adeguamento, è installato dal personale professionale secondo lo schema elettrico dell'installazione.
2) Prima dell'installazione, controlli la guarnizione del produttore e la guarnizione è intatta, quindi inizia l'installazione.
3) Il collettore è installato in un posto all'interno arieggiato ed asciutto per assicurare l'installazione sicura ed affidabile.
4) Il collettore dovrebbe essere fissato secondo lo schema elettrico indicato nel manuale. È meglio da utilizzare il terminale del rame o del filo di rame per collegare ogni terminale e deve essere stretto.
5) Schema elettrico
Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI
Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI

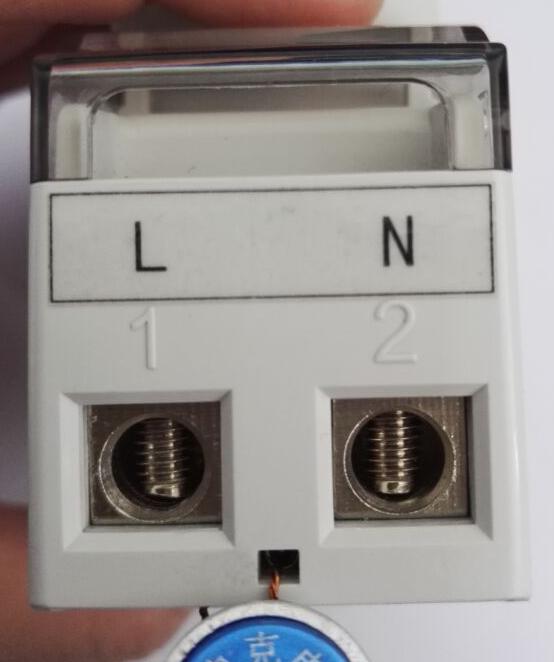

1 è il rifornimento di alimentazione di rete, L input; 2 sono il rifornimento di alimentazione di rete, input di N.

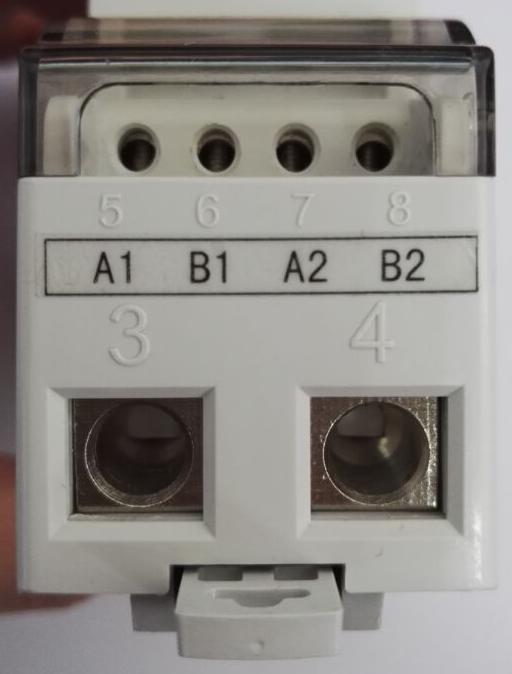

5 sono collegati a A1, 6 sono collegati a B1, 7 sono collegati a A2 e 8 sono collegati a B2.

5. descrizione dell'indicatore luminoso
Online: Dopo che il collettore è alimentato sopra, il modulo di comunicazione di LoRa inizia automaticamente un'azione dell'unire per fornire la rete, attualmente, i flash dell'indicatore luminoso; Quando il modulo entra con successo nella rete, l'indicatore luminoso si gira verso il modo leggero costante.
Tratta in salita: Quando il modulo di LoRa di tratta in salita riceve/invia i dati, l'indicatore infiamma una volta e lo stato normale è disinserito.
Tratta in discesa: Quando l'interfaccia bus del tester di tratta in salita riceve/invia i dati, l'indicatore infiamma una volta e lo stato normale è disinserito.

6. A1, B1, A2, B2 uso dell'interfaccia del porto RS-485
A1, porto B1: Porta di comunicazione del tester RS-485 della tratta in discesa.
A2, porto B2: Porta di comunicazione locale RS-485.

7. Trasporto e stoccaggio
Il prodotto non dovrebbe essere sottoposto ad impatto severo durante trasporto ed il disimballaggio. Dovrebbe essere immagazzinato sul sostegno nelle circostanze d'imballaggio originali e l'altezza di impilamento non dovrebbe superare 5 strati.
Il posto da immagazzinare dovrebbe essere pulito, la temperatura ambiente non supera -40 il ° C ~ +70 il ° C, l'umidità relativa non supera 95%, l'aria non contiene i gas corrosivi e non modella.
Il metro immagazzinato di energia elettrica dovrebbe essere nell'imballaggio originale. L'ambiente del posto di stoccaggio dovrebbe essere pulito. La temperatura ambiente non dovrebbe superare il °C -25 ~ il °C +70, l'umidità relativa non dovrebbe superare 85% e l'aria non contiene i gas corrosivi e non modella.

8. Dimensione (millimetri)
Lunghezza: 100mm; Larghezza: 36mm; Altezza: 67mm.
Interfaccia doppia 485 di isolamento di comunicazione al collettore di LoRaWAN per gli AMI

9. Diagnosi dei guasti, analisi e metodi comuni di risoluzione dei problemi
1) Tutti gli indicatori di acceso non sono visualizzati. Se il collettore è installato normalmente, se i collegamenti sono fissati secondo il disegno corretto e se la linea di entrata del collettore ha input di tensione 220V.
2) Quando il metro indica i dati, non c'è esposizione dell'indicatore di comunicazione e il downlight del collettore ha un'azione. C'è sovraccarico o del cortocircuito sul collegamento di 485 bus?
3) L'indicatore luminoso online continua ad infiammare, la posizione del collettore non è coperta dal segnale dell'ingresso, o il connettore dell'antenna di LoRa del collettore è anormale e deve essere riparato.

10. Descrizione degli accessori
Il collettore sarà fornito di istruzioni, di certificato e di guarnizione.
