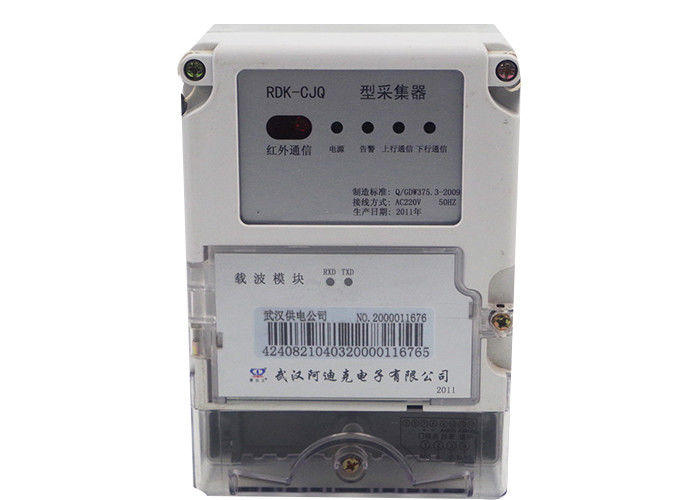

Infrastruttura di conteggio avanzata del collettore di dati con la comunicazione di RS485/PLC/Wifi

Infrastruttura di conteggio avanzata del collettore di dati con la comunicazione di RS485/PLC/Wifi

Introduzione:

Il sistema della lettura a distanza adotta la tecnologia di trasmissione dei dati avanzata della rete wireless. Può raccogliere l'acqua, l'elettricità, gas, il calore dei residenti in tempo reale e può realizzare lo stoccaggio centralizzato ed ha unificato la gestione dei dati. Si conforma i requisiti tecnici di JG/T 162-2009 (sistema della lettura a distanza dei residenti). Rispetto allo stesso genere di sistema della lettura del tester, questo sistema ha le caratteristiche di auto-adattamento della rete, esente da mette a punto, l'operazione senza manutenzione e stabile, espansione conveniente.

Il sistema della lettura a distanza consiste di misurare il software di sistema di gestione, il collettore di dati, il concentratore ed il metro con un contatore astuto. Il collettore di dati è un dispositivo importante. Può comunicare direttamente con il metro e raccoglie le informazioni di dati del metro e poi trasforma al concentratore. Allo stesso tempo, può ricevere il comando di controllo dal concentratore e poi trasferire al metro.

Questo sistema ha la compatibilità e l'espansibilità eccellenti. Può dirigere un genere di metro astuto ed anche può realizzare la gestione unificata dell'acqua, l'elettricità, gas e riscalda il metro astuto.

Il collettore ha l'indicatore di comunicazione di download e di caricare e l'indicatore di comunicazione sarà acceso quando ha della comunicazione dei dati.

Il collettore il numero di identificazione che non può essere ripetuto nella rete wireless che ha coperto dallo stesso un concentratore. Permette l'accesso ad un collettore di 255 unità al massimo. Quando ha la multi rete wireless e segnale di sovrapposizione, può installare la banda di frequenza differente di comunicazione della rete tramite il dispositivo tenuto in mano di ricerca degli errori. Il numero di identificazione del collettore può essere ripetuto nella rete wireless differente della banda di frequenza.

Prestazione e caratteristica:

• Il microprocessore adotta l'alta affidabilità, la progettazione più bassa del consumo di energia, l'operazione stabile ed il tempo di impiego lungo.
• Raccoglierà automaticamente i dati del tester e può memorizzare i dati di 128 unità del metro al massimo. I dati possono essere memorizzati 10 anni dopo spento.
• Modulo senza fili multicanale della trasmissione dei dati di potere basso incorporato. Può sostenere la banda di frequenza di comunicazione delle 8 reti. Forte immunità dall'interfaccia ed alta efficienza della raccolta di dati.
• Il modulo senza fili della trasmissione dei dati ha la funzione della rete dinamica di auto e può sostenere la disfatta del relè di 10 classi al massimo. Può mantenere automaticamente la connessione di rete ed ha l'ampia portata di copertura del segnale.
• Il collettore ha l'indicatore di comunicazione di download e di caricare e l'indicatore di comunicazione sarà acceso quando ha della comunicazione dei dati.

Parametri tecnici:

• Potere di funzionamento: AC220V±20%, 50Hz (monofase)
• Consumo di energia statico: ≤5W
• Interfaccia di comunicazione ascendente: Radiofrequenza ≥300m (campo aperto)
• Interfaccia di comunicazione discendente: Linea di bus RS-485. Linea di bus di M-BUS, radiofrequenza.
• Temperatura di funzionamento: -25℃~+55℃
• Umidità relativa: 5%~95% (non condensato)

Requisiti dell'installazione:

• Requisiti dell'installazione del collettore:

4.1.1 fissato al muro, ha tre fori fissi, può essere fisso sulla superficie della parete.

4.1.2 il collettore dovrebbe essere installato nella costruzione, se installazione all'aperto, dovrebbe configurare la scatola protettiva all'aperto, dentro per evitare la luce solare e la pioggia dirette.

4.1.3 il collettore dovrebbe essere installato alla posizione che il metro è concentrato relativamente.

4.1.4 l'alimentazione elettrica del collettore dovrebbe essere stabile, dentro evita i dati non può essere si raccoglie causato dall'interruzione elettrica. La linea elettrica adotta lo spessore 2×0.5mm2 o i cavi più spessi ed installa il dispositivo di protezione di dispersione verso terra.

• Requisiti dell'installazione dell'antenna:

4.2.1 l'antenna sarà installata al posto vacante relativo all'aperto o all'aperto e l'antenna è verso il concentratore.

4.2.2 l'antenna sarà nell'ambito di efficace protezione della barretta di illuminazione e sarà di più di 1,5 m. qui sotto che la barretta di illuminazione.

4.2.3 installi l'antenna corrispondente di frequenza secondo l'istruzione terminale dell'antenna sulla cassa del collettore. Deve garantire l'ascendente e la frequenza discendente di comunicazione dell'antenna, il canale, concentratore, metro astuto corrisponde rigorosamente quando installazione. La frequenza di comunicazione dell'antenna del pollone sarà controllata l'etichetta al fondo dell'antenna.

4.2.4 il sostegno dell'antenna riparato bene e la base dell'antenna saranno riparati saldamente sul sostegno. Strettamente la parte del magnete della testa dell'antenna ed anche strettamente saldamente la giunzione fra l'antenna ed il collettore.

4.2.5 per evitare l'antenna è stata circondata dagli oggetti del metallo. La posizione dell'antenna dovrebbe provenire lontano dal compressore del condizionatore d'aria, dal trasformatore, dal cavo di comunicazione, ecc.

Istruzione dei collegamenti e di dimensione:

• Collettore RS-485:

Riferisca al collettore di serie KT-310, quale il tipo del modello KT-310, KT-311, ecc.

• Dimensione

Stessi di un collettore di 5.1.1 radio

Nota:

(1) si collega al potere di AC220V secondo lo schema elettrico del collettore. Il terminale superiore di A.B è connettore discendente RS-485 del collettore. Connect che corrisponde al porto del tester RS-485 quando uso. Cioè il collettore A si collega per misurare A con un contatore ed il collettore B si collega al metro B.

(2) la necessità del cavo di comunicazione RS-485 di adottare il RVSP 2×0.5mm2 ha protetto le paia torte e l'attenzione di paga per proteggere il cavo che collega quando il collegamento.

(3) il cavo di comunicazione RS-485 ha polarità. La polarità di comunicazione dovrebbe essere coerente quando il collettore si collega al metro.

(4) il collegamento di cavo di comunicazione fra ogni dispositivo deve prendere congiuntamente al collegamento method.has il caricare e scaricare l'indicatore di comunicazione e l'indicatore di comunicazione sarà acceso quando ha della comunicazione dei dati.

(5) il collettore il numero di identificazione che non può essere ripetuto nella rete wireless che ha coperto dallo stesso un concentratore. Permette l'accesso ad un collettore di 255 unità al massimo. Quando ha la multi rete wireless e segnale di sovrapposizione, può installare la banda di frequenza differente di comunicazione della rete tramite il dispositivo tenuto in mano di ricerca degli errori. Il numero di identificazione del collettore può essere ripetuto nella rete wireless differente della banda di frequenza.
